D(T)B系列(中頻座點焊機)

 座式點（凸）焊機 D(T)B系列

使

用

說

明

書

四川省彭山宏源機電科技開發有限公司

目    錄

安全方面注意事項 ……………………………………………………………3

一、     產品概述…………………………………………………………………5

二、     產品適用運輸、儲存和工作環境條件…………………………………5

三、     規格及技術參數…………………………………………………………7

四、     產品的主要部件…………………………………………………………8

五、     系統說明…………………………………………………………………12

六、     使用中的安全防護………………………………………………………13

七、     操作注意事項及保養……………………………………………………14

八、     維護、檢修………………………………………………………………14

九、     質量承諾…………………………………………………………………16

十、     產品成套和技術文件……………………………………………………16

附錄：銘牌中各符號說明 ……………………………………………………17

 安全方面注意事項

警告

在安裝、操作使用和維修本系列焊接設備前請仔細閱讀和理解使用說明書！并遵從所有的安全注意事項：

● 本設備用戶安全使用的首要任務是保證在焊機上或設備附近工作的任何人應遵守安全規定，注意您和他人安全；

● 本設備的安裝、操作、維護保養和維修必須是具有資格的  人員或有經驗的人員；

● 安全預防措施必須滿足該型設備的要求；

● 請不要將本焊機用于焊接以外的其它用途；

● 焊接電源禁止作管道解凍之用。

   警告

●  焊機使用交流單相380V輸入電源，因此，必須保證輸入電纜完好，連接可靠，無漏電或短路等現象；

●  使用本設備需加裝漏電保護開關；

●  必須確保焊機外殼可靠接地。外部接地電纜須使用黃綠雙色線；

●  機器及控制盒內有超出安全電壓《GB3805-1993》要求的電器線路和接頭, 如需要打開機殼對焊接電源內部進行檢查和維護，應由具有  資格的維修電工進行，焊工和其他人員不要隨意拆卸，以免導致設備損壞或發生觸電危險。

 注意：除了按工作場地操作規章之外，下列勸告事宜亦應遵守：

● 全部作業都必須由接受過專門訓練的人員進行，這些人應熟悉焊機的操作；

● 錯誤的操作會導致設備出現危險情況，造成人身傷害和損壞設備。

   注意：在使用焊機過程中，可能會給您和他人造成傷害，因此在焊接時作好防護。詳細情況請參考下列的操作人員安全防護指南：

●觸電———謹防電氣設備觸電傷人！可能會導致死亡!

1、按照安全標準安裝好接地裝置；

2、在皮膚祼露、戴有濕手套或穿著濕衣服時，禁止接觸帶電部件或電焊條；

3、確保您和地面及工作之間是絕緣狀態；

4、確認您的工位是安全狀態。

●煙氣———焊接煙塵有害身體健康！可能會損害健康！

  1、讓頭部保持在煙氣之外；

  2、在弧焊時使用通風或抽氣裝置，避免吸入煙氣。

●弧光輻射———電弧光及輻射有害身體健康！可能會損壞您的眼睛，灼傷皮膚！

  1、使用合適的焊接面罩和濾光鏡，穿上防護服，以保護您的眼睛和身體；

  2、用合適的面罩或簾保護旁觀者，以免受傷害。

●噪音———過度的噪音對人的聽力有害！

  1、戴上您的耳朵護罩或戴上其它聽力保護物；

  2、警告旁觀者，噪音會對其聽覺造成潛在傷害。

●旋轉部位———謹防運轉部件造成人身傷害！可傷害操作者的手和手指，以及將頭發及寬松的衣物纏繞??！

1、請勿在卸下機殼的情況下使用焊機；

2、焊機工作時，務必使手、頭發、衣物和工具遠離風扇、送絲輪等旋轉部件；

3、操作人員不能穿寬松衣服和佩戴飾物，如披肩、手鐲之類，這些東西可能成為安全的隱患；

●電磁場———電磁場輻射可能有害身體健康，并會造成干擾或影響！

1、電流經過導體時會在局部產生電磁場(EMF)，焊接電流引起的電磁場在焊接電纜及焊機周圍；

2、焊機通電時產生的電磁場會對心臟起搏器的動作產生不良影響。使用心臟起搏器的人，無醫師許可不得靠近使用中的焊機及焊接作業場所周圍；

3、焊接時暴露在電磁場中，可能對身體健康會造成未知的影響；

4、電磁場可能會對一些電子設備產生干擾，應采取適當預防措施加以防備；

5、不要將焊接電纜纏繞在身體周圍；

6、將電纜安置在操作者的一邊，并遠離操作者。

●火災———焊接飛濺可能引起火災及爆炸！

  在焊接密閉的容器，例如罐、箱、管等工件時，可能會引起它們發生爆炸。焊接時電弧產生的火花會四處飛濺。飛濺的火花、炙熱的工件以及發熱的設備可能會導致火災和燃燒。電極與金屬物意外接觸、焊接電纜連接不良、焊接母材側電流通路接觸不良等，均有可能產生火花、過熱、爆炸和火災。在焊接前應注意檢查并確保工作區域的安全：

1、保護好自身及他人免受焊接飛濺及炙熱金屬侵害的危險；

2、不要在密閉容器上進行焊接作業；

3、不要在易燃的物體上或者在可燃?xì)怏w附近進行焊接；

4、請勿將剛焊完的母材靠近可燃物體；

5、將易燃易爆物從焊接飛濺處移開至少10米，使焊接飛濺接觸不到易燃物。若物體無法移開，請用阻燃遮蓋物可靠地覆蓋易燃物體；

6、留意焊接時產生的火花及炙熱的熔渣會穿越裂縫及孔洞到達附近區域；

7、焊接過程中要調整好焊接工藝參數，盡量采用飛濺較小的工藝參數進行焊接；

8、電纜連接處要確實絕緣，并連接可靠；

9、焊接電纜盡可能接近焊接區域，防止焊接電纜過長，這樣會導致未知的隱患以及會引起短路和火災；

10、隨時留意有無火情，工作場地應備有消防設備或物品，將滅火器放置在隨手可取之處，一旦發生火災立即進行滅火；

11、焊機或電器設備著火時，應先切斷電源，然后再滅火，未切斷電源前不準用水或泡沫滅火器滅火，只能用干粉滅火器、干砂或石棉布等滅火；

 12、穿戴耐油、耐火的保護衣物，例如皮革手套、長袖工作服、工作褲、高筒靴和防護帽。

綜合性預防措施

在使用過程中請一定遵守本使用說明書中所列的注意事項：

1、焊接電源在工作或儲放中應放置在水平面上。如果焊接電源放置在傾斜平面上，應注意防止其傾倒；安裝腳輪的焊接電源放置在傾斜平面上，應注意防止其滑行；

2、在焊接及焊接場所的周圍，防止他人的無意識進入；

3、保證焊接電纜的安全可靠連接；

4、焊機的防護等級為IP21S或IP23，焊機不適宜在雨中使用；

5、消防設備必須有鮮明的標志，并隨手可取；

6、在焊接設備運行期間，禁止進行設備的潤滑和維護。

故障———遇到困難時，尋求  人士的幫助！

  1、如您在安裝和操作時遇到困難，請按本手冊的有關內容進行排查；

    2、如您閱讀后仍不能完全理解，或按本手冊指引仍不能解決問題，您應立即與您的供應商或本公司的技術服務中心取得聯系，尋求  人士的幫助。

一、   產品概述

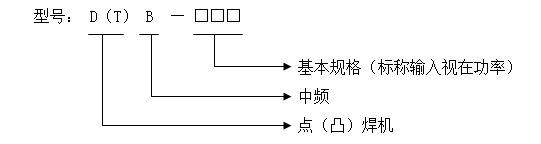

1、產品的型號說明

2、產品的主要特點、用途、適用范圍

  D（T）B系列點（凸）焊機是一種將焊件搭接并壓緊在兩電極之間，利用電阻熱熔化母材金屬，形成牢固焊點的焊接設備。

1)主要特點

本系列點（凸）焊機系垂直加壓式通用點焊機。三相380V交流電壓輸入到由主變壓器初極及可控硅串接的電路中，由于采用了  的微電腦控制方式，能準確地預設定和精密控制IGBT模塊導通角的大小來實現控制輸出電流和電壓，并能準確地預設定和精密控制焊接時間的長短。用戶可按使用需要任意來設定。

a、生產效率高，可以高速連續焊接；

b、焊縫質量高，焊接參數在通過預設定后可以保持穩定不變，對焊工技術水平要求不高，焊點成分穩定，機械性能比較好；

2）用途和適用范圍

點（凸）焊機廣泛地應用在電子儀表、五金、家用電器的組合裝配—連接上，同是也大量的用于建筑構件、交通運輸及航空航天中的沖壓件、金屬構件和鋼筋網件的焊接。

點（凸）焊機適用于焊接低碳鋼、合金結構鋼、不銹鋼、耐熱合金、鋁合金、鈦合金等金屬材料之間的焊接。

產品設計、制造、驗收標準：GB 15578-2008、GB/T 8366-2004。

二、 產品適用運輸、儲存和工作環境條件

●   D（T）B系列點（凸）焊機采用了木箱加紙箱包裝，可以滿足空運、海運、鐵路運輸、公路（國家三級以上）運輸?shù)囊螅?/span>

●   木箱底部有木墊腳，便于裝卸貨時用升降叉車插入木箱底部搬運；

●   運輸、儲存環境條件

1.周圍環境溫度范圍：運輸、儲存過程中 -0.25℃~+55℃

2.空氣相對濕度：在40℃時 ≤50%

              在20℃時 ≤90%

3.周圍空氣中的灰塵、酸、腐蝕性氣體或物質等不超過正常含量。

    4.戶外儲存時要注意防雨淋。

●   使用條件

    1、環境條件

1) 焊機安裝、焊接工作周圍環境空氣溫度范圍： 5℃~+40℃；

2) 空氣相對濕度：在40℃時 ≤50%

在20℃時 ≤90%；

3) 使用場地應無嚴重影響焊機絕緣性能的腐蝕性的氣體、水分、蒸汽、化學性沉淀、塵埃、霉菌及其他爆炸性、腐蝕性介質。由于焊接過程而產生的這些物質除外；

4) 使用場所無嚴重振動和顛簸。

     5) 冷卻介質的溫度范圍不超過

       a.液體冷卻：  進口出  30℃；

         （注：若添加防凍液，則  低環境溫度可相應降低，以不凝固為條件）

b.空氣冷卻：    40℃；

     6) 液體冷卻液的進口壓力范圍：0.15Mpa~0.3Mpa

     7) 液體冷卻液應符合相應標準,采用水冷卻的水質應符合工業用水質標準；

     8）海拔高度應不超過1000m。

2、供電電源

供電電源應符合GB/T 156-2007的規定，供電電網品質應達到下列要求：

  1）電壓波形應為實際正弦波；

  2）電網電壓的波動不超過額定值的±10%；

3）電網電壓頻率的波動不超過額定值的±1%。

三、規格及技術參數

1、規格型號及主要技術參數見表1

                                          表1

2、本設備所需電源容量和連接電纜

輸入電源采用單相（380V）三線制（中性點接地），請為焊機專門配備單獨的配電箱并確保輸入容量，配電箱內的線路中應裝有熔斷器及漏電保護器（脫扣開關）等保護裝置，以便保護焊機的工作安全要求。

其配電盤的電流容量、單根電線截面積和熔斷器熔斷電流等要求見表2。

表2

四．產品的主要部件

1、產品結構示意圖

特別提示： 控制箱另附一本詳細的《KBIII中頻點焊控制器使用說明書》，使用時請參考具體內容進行操作。

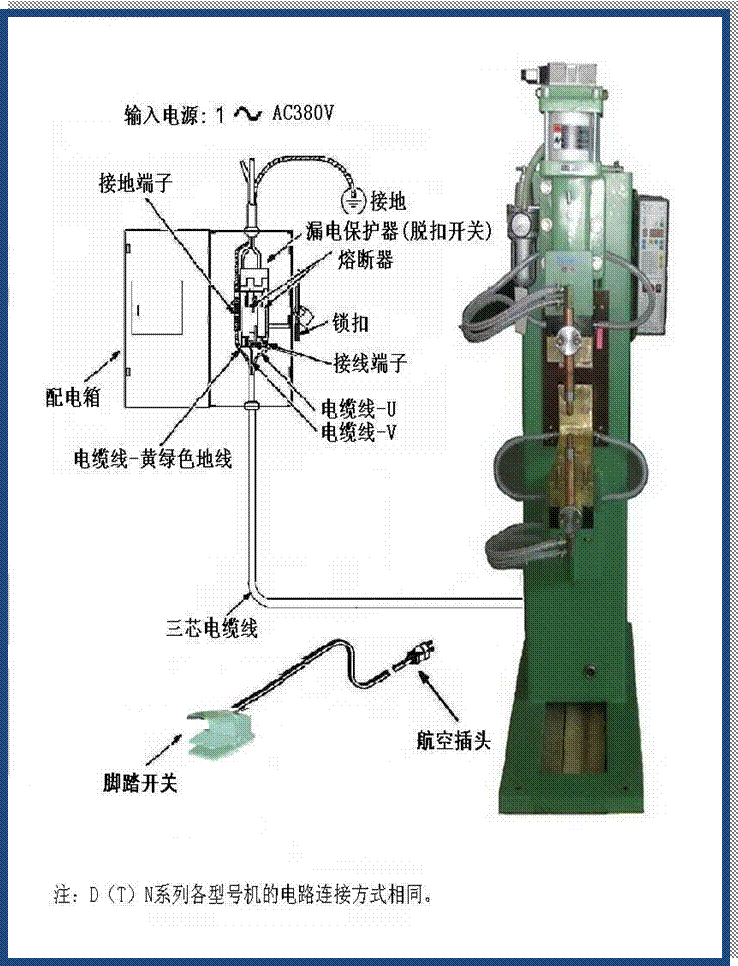

2、電路連結示意圖

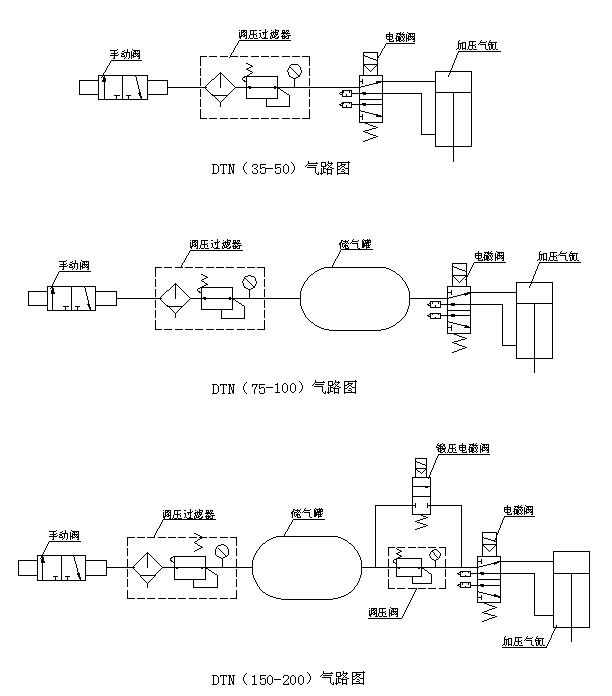

3、氣路連結示意圖

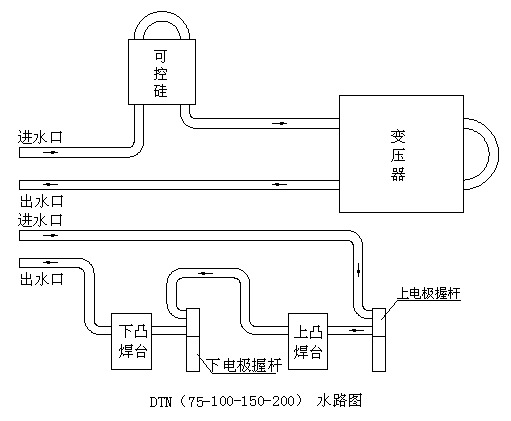

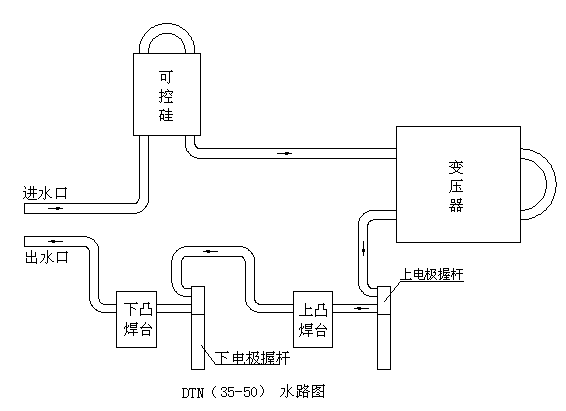

4、水路連結示意圖

五、系統說明

1、焊接的安裝

1）運輸、儲存時必須保持焊機直立堆放，避免倒置和側翻。叉車搬運時可用叉桿插入包裝箱底部鏟起推動，并要保持焊機直立避免倒置和側翻。吊裝搬運時鏈條或鋼索受力要均勻且與垂直方向的夾角不超過15度。 如果放置在傾斜的平面上，應注意加強固定防止其傾倒；

2）新機開箱后，請按裝箱單內容檢查箱內物品種類及數量，并須仔細檢查機器各部分是否有碰傷、變形等，以確認焊機正常；

3）新焊機接收后或焊機長期儲存、閑置之后，在使用前必須先檢查焊機的絕緣電阻及與電網有電氣聯系的線路，其線路之間絕緣電阻應不低于2~5MΩ。如果絕緣電阻低于上述值，焊機必須進行干燥處理，檢查確認符合要求后方可使用；

4）機器可按用戶需要安裝于室內使用，并要通風良好和避免陽光直射。機器底板的固定孔處要用M16螺栓牢靠固定在地基上。并須仔細檢查機器上各處的螺栓及螺母有無松動，進一步確認焊機正常；

5）按照連接安裝示意圖分別接好機器的電路、氣路、水路等；

（1）機器電路接線須由  電工人員進行安裝操作

a.用兩根電纜線（截面積必須符合要求）分別由配電箱的漏電保護器輸出端接至焊機后下部?jī)?nèi)電源安裝板的接線柱上。注意各接頭處要牢固、可靠；

b.用黃綠雙色電線（截面積必須符合要求）由配電箱的地線連接端子接到機器后面板下方接地保護接地螺栓上，注意各接頭處要牢固、可靠。特別注意：機器必須要接地，以免發生意外！

（2）用內徑φ12.5mm膠質管將氣源與焊機手動進氣截止閥相連。特別注意：壓縮空氣管中的壓力  大不應超過0.7Mpa；

（3）、用內徑φ10mm膠質管將冷水源與焊機進水口相連。特別注意：使用焊機用戶地區若水中雜物較多，應先將冷卻水過濾，以免管道阻塞而將阻焊變壓器或可控制硅燒毀；

（4）將腳踏開關的插頭接在機器控制插座上并鎖緊；

2、工作過程

1）使用前的檢查、準備和調整

（1）再次檢查焊接電源的輸入電源線、地線、電路、氣路、水路等的連接是否正確、可靠接好；

（2）通過注油器注入少許潤滑油以潤滑導軌；

（3）接入壓縮空氣管路，用調壓閥調節工作壓力，利用手動控制電磁氣動閥動作，檢查

氣壓系統的工作情況是否正常；

（4）打開水源閥門通冷卻水，檢查冷卻水流通情況,及接頭外是否有漏水現象；

（5）打開機器控制箱的電源開關，此時觀察電源指示燈亮，各數顯表有顯示正常；

（6）按《KBIII中頻點焊控制器使用說明書》調整焊接參數達到所需要的工作狀態；

打開電源開關，檢查電路是否暢通；手動測試按鍵加壓按鍵，檢查手動加壓是否正常；通過“工作/設定”按鍵置換 “設定”位置，將指示燈按至參數號17，選擇“0單次點焊接/1連續點焊” 選擇序列號“0單次點焊”；“焊接/調整”按鍵置換 “調整”位置；將“工作/設定”按鍵切換 “工作”位置，并按下腳踏開關，檢查焊機動作（空載試驗）和程序計數是否正常（可觀察“通電時間”指示燈），如確認正常，再將“焊接/調整”按鍵置換“焊接”位置，對焊機進行焊接規范調整；

b．根據焊接規范，選擇好控制器各程序的時間（開始時，“加壓”數碼開關置“50”、“通電”數碼開關置“01”、“維持”數碼開關置“50”、休止”數碼開關置“50”，按照焊接情況，逐次調節合適為止）。啟動腳踏開關，焊接便開始焊接循環，啟動一次，焊機焊接一次；

c．焊接電流的大小通過調整“熱能”數碼開關進行，當焊接電流較大時，應調整“電源緩升”數碼開關為合適合適值，以防大電流沖擊；

d．當焊機需連續工作時，把控制面板上的“連續/單點”選擇開關置于“連續”位置啟動腳踏開關，焊機便開始循環境工作，直至腳踏開關釋放為止。

特別注意：所有各種數碼開關不要置于“00”位置。

2）、焊接操作

（1）焊接時把工件放在上下電極間。踩下腳踏開關，便能開始一個焊接過程，其包括四個階段，即焊接前的預壓階段、通電熔接階段、維持加壓階段與休止階段；

a．預壓開始，電磁氣閥動作，電磁閥把壓縮空氣接入汽缸工作室上部并使其下室與大氣接通，與汽缸活相連的活塞桿及帶上導電臂的導軌滑塊即行下降，直至上電極壓緊焊件為止；

b．經過由“加壓時間”預置的延后，觸發可控硅，通電熔接開始，經過由“通電時間”預置的延時后，撤除可控硅的觸發信號，可控硅截止，阻焊變壓器初級繞組即與電源網路斷開；

c．焊機在沒有焊接電流但保持電極壓力的情況下進行鍛壓，開始維持加壓階段，其時間由“維持時間”決定；

d．維持加壓階段結束斷開電磁氣閥，原來輸送至工作氣室上室的壓縮空氣即轉送至下氣室，上氣室的壓縮空氣經電磁氣閥放到大氣，而帶有上導電臂的導軌滑塊即行上升，松開工件，至此完成了一個焊接周期。

e．只踩動一下腳踏開關就自動地完成上述工序，得到一個焊點。

（2）若需連續焊接則把控制板的“連續/單點”開關置于“連續”位置，一直踩住腳踏開關時，則焊接就會多次重復，直至將腳踏開關釋放為止。兩次焊接之間的間隙進時間由“休止時間”決定。

六、使用中的安全防護

1、對焊工、焊接環境的安全要求

1）操作者操作時請務必注意準備好防護面罩，必須穿長袖工作服并扎好袖口、領口，戴焊帽及皮手套；

2）焊接過程中焊件及機頭帶電（電弧電壓），操作者的手指、頭發、衣服不得靠近這些部位；

3）焊接工位要有通風，排塵設施；特別在狹小空間作業要保證通風、換氣良好。但在焊接時，風不可直接吹向焊接區；

4）焊接工位不得在易燃、易爆品或可燃性、腐蝕性氣體附近施焊；

5）焊接工位需加遮弧板，防止他人被電弧灼傷；

6）不能長期將機器放置在潮濕的地方，不得將機器置于有害工業氣體或可燃?xì)怏w存在的環境之中，不得讓機體受潮、受淋或曝曬，  好置于通風、干燥、少塵地方。以免電源內部絕緣強度降低而發生人身安全或焊機安全事故；

7）在電網電壓波動大而頻繁的場合，需考慮用專線供電，以確保焊縫質量。

8）使用時必須按照機器的負載持續率來相應調整好輸出電流，可以確保機器連續工作。當長時間大電流工作使得機內發熱件溫度超過規定溫度時，機內的熱保護電路動作切斷控制電源進入自動熱保護狀態，當機內發熱件溫度恢復到正常溫度后，熱保護電路自動工作接通控制電源使機器進入正常工作狀態。

2、對焊機本身的安全要求

1）焊機機殼必須可靠接地，以保障操作人員的安全；

2）工作時，不得將機殼打開使用；

3）必須按照額定負載持續率使用焊機；

4）在檢查和修理焊機時，必須全部切斷焊機的電源；

5）焊接操作結束后，要關斷焊機的電源開關和總電源；

6）焊機的防護等級為IP20，不適宜在室外使用。

七、操作注意事項及保養

1、焊機每班應檢查氣源二聯體的濾水器及時排積水；

2、焊接過程中應保證有足夠的水流量，經常檢查水冷管（包括阻焊變壓器、水冷硅、電極）的通水情況，以防有阻塞現象發生；

3、焊機須每周不少于一次通過注油器注入潤滑油以潤滑導軌；

4、隨時注意汽缸活塞密封圈的工作情況，遇到磨損、漏氣而影響正常工時應及時更換；

5、當電極頭嚴重磨損影響焊接時，應修整或更換新的電極頭，每更換一次都應使用“調整”開關將電極部分調整好；

6、當焊機稍長時間停止工作時，必須切斷操作開關，關閉進水閥。北方較寒冷地區須排空設備內滯留的水,防止水結冰而損壞設備；

7、當長時間停止工作時，必須首先將控制面板上的“工作”開關置“OFF”位置，“焊接/檢查”開關置“檢查”位置，并必須用壓縮空氣把水冷系統剩水吹去，以免使焊機主變壓器及可控硅損壞。然后切斷電源、氣源及水源；

8、焊機長期中斷工作時，必須在氣缸、導軌和其它不涂漆的工作部分涂上防銹油脂，以免這些零件生銹。

9、保持焊機清潔，定期（每三個月）用壓縮干燥空氣對機內部進行灰塵清除清潔工作；

10、嚴禁在焊接過程中開關電源開關。

八、維護、檢修

警      告

●本設備在通電狀態下機內裸露部分帶有可導致危險的電壓，任何直接或間接的接觸都可能導致電擊事故的發生，嚴重的電擊將會導致死亡?。?！

●盲目維護和不謹慎的檢修都可能會導致故障面積的擴大，給正式的檢修造成困難。

1、維護

1）用戶須經常檢查機器各接頭是否可靠，各個連接部位是否有松動，銹蝕等現象；

2）應經常清除機內的積塵，可用干燥的壓縮空氣對吹清除焊接電源內部的塵埃，特別是主變壓器，各種電纜和可控硅器件，控制箱等部件；

3）經常檢查焊機各電纜的絕緣情況，如果發現絕緣損壞，必須重新加絕緣后才能使用，以免造成短路或其他事故；

4）經常檢查控制箱面板顯示器及按鈕是否正常；

5）焊機長期不用時應每三個月空載運行一次，每次運行不少于2小時。

2、檢修

1）檢查

當設備出現異常情況時，控制箱會顯示故障代碼。請您在授權的情況下自行維修或通知設備維修員來進行維修，維修時按如下步驟進行檢查：

（1）實施外部檢查：按照連接安裝示意圖分別檢查機器的電路、氣路、水路是否正常，根據《KBIII中頻點焊控制器使用說明書》故障自診斷功能提示代碼來檢查校驗和調整焊接參數，并判斷問題是否出在電路、氣路、水路還是出在控制箱上；

（2）確定故障源：在“故障及處理方法”表格列表中找出  接近實際情況的故障分析；

（3）對故障部位進一步檢查確認和排除；

（4）所有上述仍無法解決問題，或者用戶無法實施上述檢測方案時，請聯系當?shù)胤咒N商，或直接與本公司技術服務中心聯系。

2）故障及處理方法

九、質量承諾

在您按照本使用說明書的規定，正確地搬運、存放、安裝和操作使用本產品的情況下，如果產品出現質量問題，請及時與當?shù)卮砩袒蛭夜炯夹g(shù)服務中心聯系。我公司將對產品自出售交貨之日起一年內；所出現的一切質量問題進行免費維修和更換零配件。

產品使用超過保修制度規定的期限，我單位仍負責維修，酌情收取一定的維修費。

使用中若出現故障而自行檢修處理仍然無法排除問題時，請及時與我公司技術服務中心聯系，以便盡快能得到我公司的真誠服務。

注   意

在保修期間，如果未經本公司允許，用戶擅自對其使用的本公司焊接、切割電源的任何故障進行錯誤的檢修，由供應商提供的免費維修保證將會失效。

十、產品成套和技術文件

1、產品成套

2、技術文件

1）標準交流點（凸）焊機D(T)B系列使用說明書    1本

2）微電腦電阻焊控制器KBIII中頻點焊控制器使用說明書   1本

3）產品出廠合格證     1份

4）產品保修卡          1份

附錄：銘牌中各符號說明

一、焊接輸出

     1、～  50Hz  輸出焊接交流以及額定頻率；

      2、U20_{。。。。。}V   額定輸出空載電壓；

      3、I2CC_{。。。。}A    大短路輸出電流（X=25%時）；

      4、I2P_{。。。。}A    連續輸出電流（X=100%時）。

  二、供電電源

1、1 ～  50/60Hz   輸入電源相數、交流電流以及額定頻率；

2、U_{1N。。。。。}V   額定輸入電壓；

  3、S25_{。。。。。}kVA  X=25%時的輸入功率；

4、S50_{。。。。。}kVA  X=50%時的輸入功率；

5、SP _{。。。。。}kVA  輸入連續功率（X=100%時）。

三、機器其它特性

1、Q _{。。。。}L/min  額定冷卻液流量；

2、⊿p _{。。。。}Mpa   額定冷卻液壓降；

      3、P1 _{。。。。}Mpa   氣源工作壓力

      4、I_{。。。。}mm      電極臂伸出長度范圍

 5  c _{。。。。} mm    電極行程

 6、Fmax _{。。。。}N     大電極力

      7、Fmin _{。。。。}N     小電極力

注意：●本公司保留對本使用說明書的修改和解釋權，本使用說明書的內容和本系列產品技術參數如有變動，恕不另行通知。

●產品技術參數以提供產品時的有關技術資料為準
