螺母焊接機

使用說明書

注意

請?jiān)诎惭b、調試和操作前認真閱讀本使用說明書

四川省彭山宏源機電科技開發有限公司

目錄

1....... 焊接對象及設備說明. 1

2....... 總體布置. 1

3....... 安全注意. 2

4....... 設備的安裝與作業準備. 4

5....... 設備主體結構. 6

6....... 電氣控制系統. 7

7   異常出現時的處置及故障對策. 8

8  維護與保養

1   焊接對象及設備說明

1.1 焊接對象：螺母,鐵片。

1.2 設備說明：

a. 工件裝卸料方式：

將原料放入振動盤中

b. 焊接方式：

    螺母鐵片分別供料到位，電阻焊焊接。

c. 焊接工藝：

              電阻焊接

2   總體布置

    該設備由振動盤、給料通道、控制系統、焊接機、折彎系統等幾大部分組成，各系統之間通過氣缸推動裝夾構成一個有機的整體，便于設備的安裝和檢修。

布局圖

3   安全注意

F 本焊接設備用戶安全使用的首要任務是保證在焊機上或設備附近工作的任何人應遵守所有相關的安全預防措施！

    F 安全預防措施必須滿足該型設備的要求！

F 仔細閱讀并且遵從所有的安全標準！

F 請不要將本焊機用于焊接以外的用途！

    除了提供工作場地操作規章之外，下列勸告事宜亦應遵守！

    F 全部作業都必須由接受過專門訓練的人員進行，這些人應熟悉本設備的操作！

    F 錯誤的操作設備會導致出現危險情況，造成人身傷害和損壞設備！

1.  3.1請勿觸摸帶電部件；

2.  在安裝、維護、修理焊機前切斷輸入供電電源；

3.  按照設備的使用說明、操作手冊，以及國家、公司內部的相關法規、規定，正確地安裝設備并且可靠接地；

F 經常檢查接地電纜并且確定輸入電纜接地端應連接到接地電纜接頭處，或者可靠地與接地電纜插頭連接；

F 在連接輸入電纜時，應首先與接地的導體連接，并核實連接可靠；

F 經常檢查輸入電纜是否有破損或電纜線裸露在外。如果電纜有破損應立即更換，裸露在外的電纜線可使人遭到電擊；

F 在不使用本設備時請切斷所有裝置的電源；

F 僅使用維護保養良好的焊接設備，若焊機的零部件有損壞，請立刻維修或更換損壞的部分。按照使用手冊維護、保養設備的零部件；

F 保持本設備場所地面或表面的穩固、安全；

F 禁止在作業場所使用AC36V以上的燈具進行照明。

3.2 運動部件

    運動部件，例如風扇、齒輪、傳動帶等零部件可傷害操作者的手或手指，以及將頭發及寬松的衣物纏繞住。

1.  請勿在卸下機殼的情況下使用本設備；

2.  設備工作時，務必使手、頭發、衣物和工具遠離運動部件。

3.  操作人員不能穿寬松衣服和佩戴飾物，如披肩、手鐲之類，這些東西可能成為安全的隱患；

4.  只有有  資格的人員或有經驗的人員才能對焊機進行安裝、操作、檢修和保養。

3.3 綜合性預防措施

1.  在使用過程中請一定遵守本操作手冊中所列的注意事項。

2.  本設備的維護檢查、修理請由有資格者或?qū)υO(shè)備非常了解的人進行。

3.  本設備的操作請由充分理解本操作手冊、具有安全操作知識和技能的人進行。

4.  消防設備必須有鮮明的標志，并隨手可取。

5.  在設備運行期間，禁止進行設備的潤滑和維護。

4   設備的安裝與作業準備

4.1 設備的安裝

設備拆箱后，應按照裝箱單檢查設備主機、控制柜、附件、配件及裝箱文件等物品是否齊全、完好。若主機有損壞，或配件不完整，請及時與制造商取得聯系。

用干凈的棉紗擦凈設備上的灰塵、防銹油（脂），并對本設備主機非處理表面及運動配合表面加防銹潤滑油（脂）。

● 在設備安裝之前，請先確認本設備要求以下條件是否滿足：

控制器電源電壓：                   AC 220V±10%

焊接電源電源電壓：                 二相 AC 380V±10%

總輸入電纜：                      25mm²以上

輸入控制器電纜：                   2.5mm²以上

壓縮空氣氣源：                    0.5～0.6MPa

● 電網頻率的確認

設備的控制器是根據我國電網AC220V 50Hz設計

4.2 作業準備

工作條件:

● 周圍空氣溫度范圍

焊接時                             －10℃ ～＋40℃

運輸和存儲過程時                   －25℃ ～＋55℃

● 空氣相對濕度

在40℃時                            ≤50%

在20℃時                            ≤90%

● 周圍空氣中灰塵、酸、腐蝕性氣體等物質的含量不超過正常含量

● 海拔高度不超過 1000米

● 電源：

控制電源                           50Hz、220V

焊接電源                           50Hz、380V、兩相

● 電網電壓波動：                       在±10%內（當電網頻率為額定值時）

● 電網頻率波動：                      ≤±1% （當電網電壓為額定值時）

工作環境:

   該設備應該放在避免陽光直射、避雨、干燥通風、無粉塵的環境中，盡量避免嚴重影響設備使用的氣體蒸汽、化學沉積、霉菌及其它爆炸性、腐蝕性介質，并應遠離劇烈震動和顛簸的場合。

5   設備主體結構

設備主體包括焊機、振動送料、折彎?rùn)C(jī)構、控制系統等部分組成，如下圖：

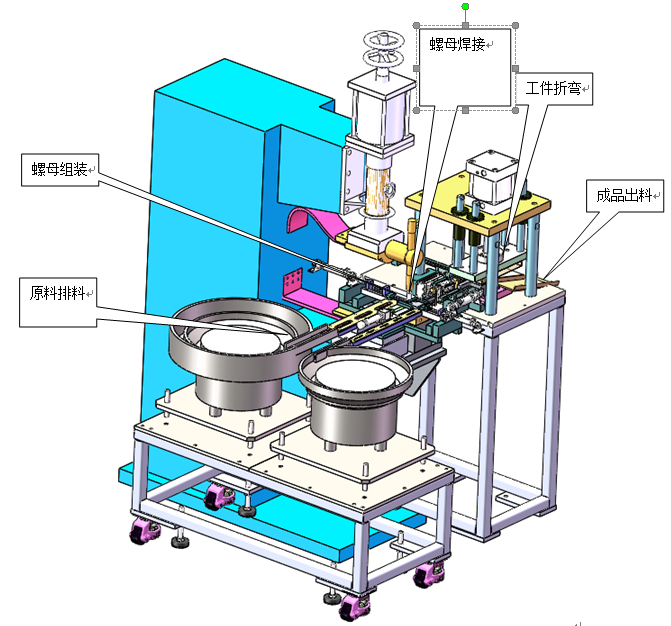

設備主機圖

5.1 氣動元件使用時應注意以下要求：

● 該設備對外總輸入氣源要求：0.4～0.6MPa壓縮空氣。

● 氣源處理三聯體的油霧器為氣缸提供潤滑油，工作時應加粘度為2.5～7---E的潤滑油，并定時檢查儲油量，以便達到正常潤滑作用。

● 氣缸前進到位的檢測是通過在氣缸外部安裝傳感器。在自動狀態下若氣缸動作到位后不進行下一步動作，首先就要檢查該氣缸的傳感器開關指示燈是否亮。所以要定期檢查該傳感器是否損壞或位置是否合適。

● 氣缸速度的調節方法：本設備氣缸進出氣采用了帶排氣節流的限流調速接頭，即在氣缸的進氣及出氣管限流調速接頭上可調節氣缸的動作快慢，調節氣缸下端的管接頭上旋鈕可調節氣缸的伸出快慢；調節氣缸上端的管接頭上旋鈕可調節氣缸的回縮快慢。注意不要將氣缸速度調節到  大，以免造成沖擊，影響氣缸壽命及設備運行精度。

6   電氣控制系統

6.1控制柜的安裝及接線：

   6.1.1為了控制系統更好運行，安裝時請將控制柜設置于良好干燥壞境；

   6.1.2控制柜安裝時請充分考慮在保養、維護時的作業空間

   6.1.3 本設備所需的電源為380v電源。

6.2控制系統：

6.2.1 特點

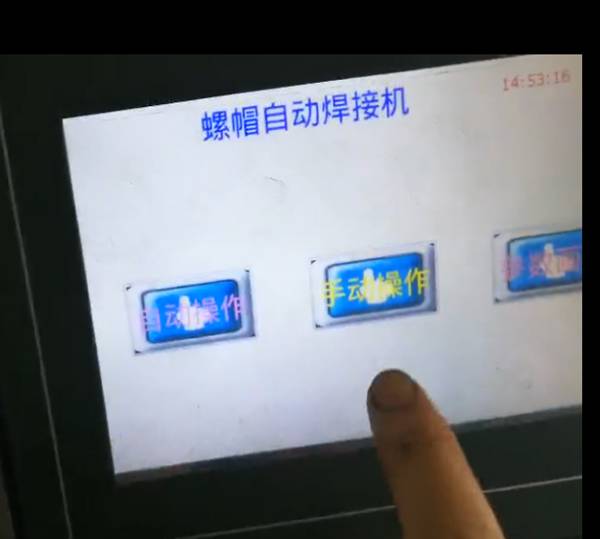

操作界面簡介明了，分為手動操作和自動操作及參數畫面。功能使用簡單易懂，更加人性化。如下圖所示

6.2.2手動操作

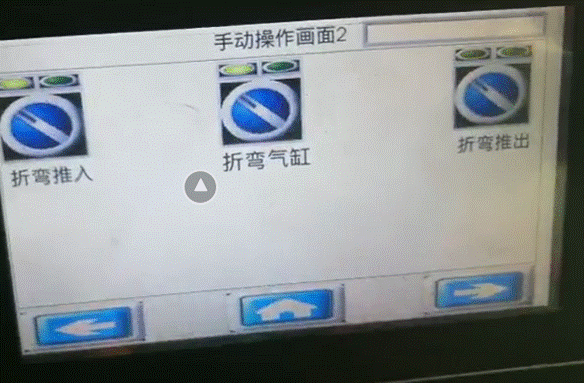

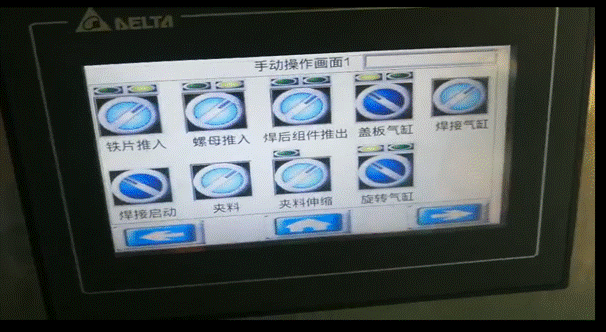

根據畫面按鈕提示，可清楚的找到對應氣缸的動作順序。如下圖所示：

6.2.3參數畫面

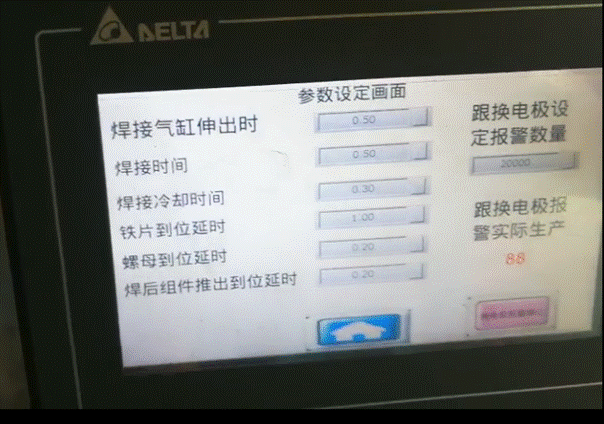

根據畫面提示，可設置與改變相應氣缸動作時間及電極跟換數量如下圖所示：

6.2.4 自動操作

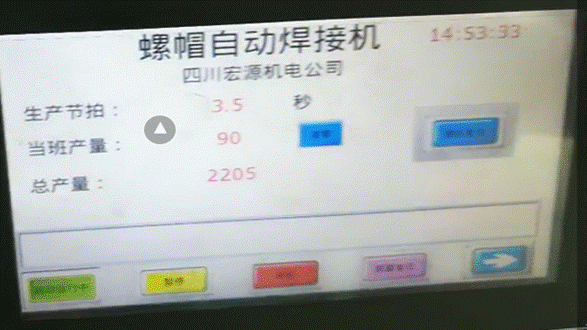

自動操作畫面含有生產節拍、當班產量、總產量、整機復位、暫停、報警復位自動運行、停機等按鈕，為保證正常啟動自動運行，應先按下整機復位及報警復位。當設備需要暫停時，可按下暫停按鈕。當設備需要長時間停機時可按下停機按鈕。當設備發生異常情況是，請按下急停按鈕。自動畫面如圖所示：

7   異常出現時的處置及故障對策

F 設備異常停機時，觀察物料是否充足，料道上工件是否發生卡滯現象；

F 設備異常停機時，觀察觸摸屏上報警畫面顯示報警內容，按照?qǐng)?bào)警內容提示處理相關問題；

F 設備異常停機時，觀察觸摸屏上電極跟換次數是否已到，請及時跟換電極；

F 設備異常停機時，檢查輸入、輸出信號是否正常，如不正常，請及時與生產廠家聯系。

8.維護與保養

為證正常安全的使用設備，以及延長設備的使用壽命，希望做到定期對設備進行維護、保養和檢修。

F 每周1次給必要設備機構加注適量潤滑油。

F 每天開機前及停機后，對設備相性位置進行清理，保證焊接及工件滑行位置無焊渣，灰塵。

F 每天開機前確保冷卻水處于流動狀態。
